Un transformateur abaisseur est une solution pratique lorsque la tension de votre alimentation est supérieure à ce que votre équipement peut supporter en toute sécurité. En réduisant la tension alternative par induction électromagnétique et un rapport de spires contrôlé, il fournit la bonne sortie pour les appareils, circuits de contrôle et alimentations. Comprendre ses composants, formules, types et pertes vous aide à sélectionner et utiliser les transformateurs de manière sûre et efficace.
Aperçu du transformateur abaisseur
Un transformateur abaisseur est un dispositif électrique qui convertit une tension alternative (courant alternatif) plus élevée en une tension AC plus basse afin de rendre l’alimentation plus sûre et plus adaptée aux équipements nécessitant une tension réduite. Il est couramment utilisé lorsque la tension d’alimentation est trop élevée pour un appareil, un outil ou un système électronique. En baissant la tension au niveau requis, cela aide l’équipement à fonctionner correctement et réduit le risque de surchauffe ou de dommages.

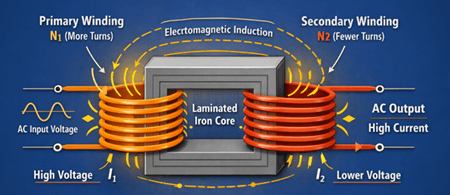

Fonctionnement d’un transformateur abaisseur
Un transformateur abaisseur fonctionne par induction électromagnétique. Lorsque le courant alternatif entre dans l’enroulement primaire, il crée un champ magnétique changeant dans le noyau de fer. Ce champ changeant se lie à l’enroulement secondaire et induit une tension de sortie.
Le rapport de rotation fixe la sortie : l’enroulement secondaire a moins de spires que le primaire, donc la tension secondaire est plus basse. Pour une puissance transférée à peu près identique (moins les pertes), une tension secondaire plus faible signifie que le transformateur peut fournir un courant secondaire plus élevé. Les enroulements primaire et secondaire ne sont pas des transferts d’énergie électriquement connectés à travers le noyau, ce qui assure également une isolation électrique entre l’entrée et la sortie.

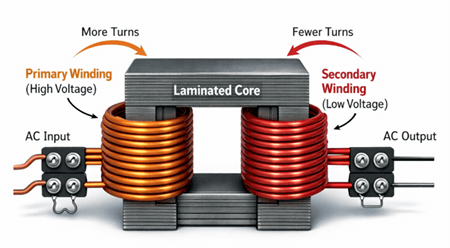

Composants et construction d’un transformateur abaisseur
Un transformateur abaisseur est construit autour de deux parties essentielles : le noyau et les enroulements. Une conception et une construction appropriées de ces composants déterminent l’efficacité, la durabilité et la sécurité du transformateur.
Noyau
Le noyau est généralement fabriqué en acier silicium stratifié ou dans un autre matériau ferromagnétique à haute perméabilité. Sa fonction principale est de fournir un chemin à faible résistance pour le flux magnétique, permettant un transfert efficace d’énergie entre les enroulements primaire et secondaire.
La structure stratifiée est cruciale car elle réduit les pertes par courant de Foucault et limite le chauffage interne. En minimisant ces pertes, le cœur améliore l’efficacité et la performance globales.
Enroulements
Un transformateur abaisseur utilise deux enroulements isolés en cuivre :
• Enroulement primaire – Connecté à l’entrée courant alternatif à haute tension
• Enroulement secondaire – Fournit la sortie de basse tension à la charge
Dans un transformateur abaisseur, l’enroulement primaire comporte plus de spires, tandis que l’enroulement secondaire en a moins. L’épaisseur du fil (jauge) de chaque enroulement est choisie en fonction du courant qu’il doit transporter. Comme le côté secondaire délivre souvent un courant plus élevé à basse tension, il utilise généralement un fil plus épais.
Considérations de construction
Le transformateur est construit en enroulant des bobines en cuivre isolées autour du noyau stratifié. Lors de la conception et de l’assemblage, plusieurs facteurs doivent être soigneusement sélectionnés pour correspondre à la tension et à la puissance souhaitées :
• Rapport de rotation correct entre les enroulements primaires et secondaires
• Calibre de fil approprié pour la charge de courant attendue
• Matériau et taille du noyau appropriés pour transporter efficacement le flux magnétique
• Système d’isolation fiable pour prévenir les courts-circuits et résister à la tension de fonctionnement
Une construction soignée garantit une grande efficacité, des pertes réduites, une longue durée de vie et un fonctionnement sûr dans des conditions de travail normales.
Formule du transformateur abaisseur
La transformation de tension dépend du rapport de tours :
Vs/Vp=Ns/Np
Où :
• Vp = Tension primaire
• V = Tension secondaire
• NP = Tours principaux
• Ns = Tours secondaires
Exemple de calcul (plus pratique) :
Données :
•Vp=230V
•NP=1000 tours
•Ns=100 tours
Vs=(Vp×Ns)/Np=(230×100)/1000=23V
Cela montre comment un rapport de tournage typique peut réduire la tension secteur à un niveau de basse tension plus sûr utilisé dans de nombreuses alimentations et circuits de contrôle.
Types de transformateurs abaisseurs

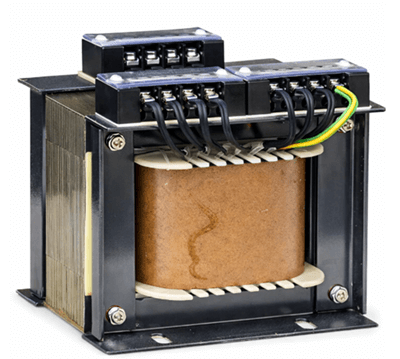

Transformateur abaisseur monophasé
Un transformateur abaisseur monophasé fonctionne avec une alimentation CA monophasée et est conçu pour réduire une tension d’entrée plus élevée vers un niveau de sortie plus bas et plus sûr. Il est couramment utilisé dans les foyers, les petits bureaux et les petites entreprises où l’alimentation monophasée est la norme. Conçu pour des charges électriques plus légères, il convient surtout aux applications à faible consommation telles que les petits appareils, les circuits d’éclairage et les équipements électroniques de base.

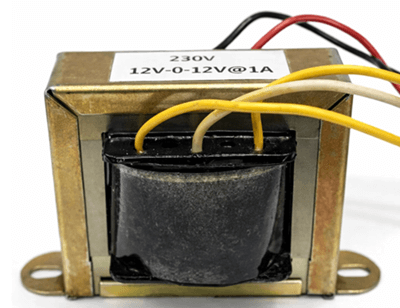

Transformateur à prise centrale
Un transformateur à prise centrale possède un enroulement secondaire dont le point de connexion est pris au centre (le « point central »), permettant de diviser le secondaire en deux moitiés égales. Cette conception peut fournir deux tensions de sortie : une de chaque moitié de l’enroulement (tension plus basse) et une autre à travers le secondaire complet (tension plus élevée). Les transformateurs à prise centrale sont largement utilisés dans les circuits de redresseurs pour créer des rails DC positifs et négatifs, et ils sont également courants dans les systèmes audio et les alimentations des amplificateurs.

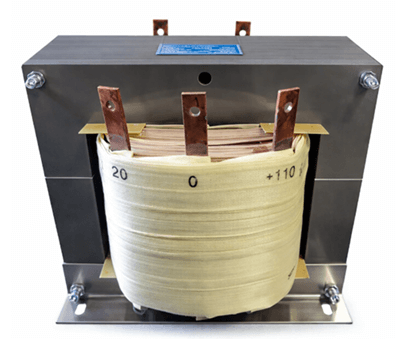

Transformateur multi-prise
Un transformateur à prises multiples comprend plusieurs points de prise le long de l’enroulement secondaire, ce qui permet de sélectionner différentes tensions de sortie à partir du même transformateur. En choisissant la prise appropriée, vous pouvez adapter la tension de sortie aux besoins spécifiques de l’appareil ou compenser de petites variations d’alimentation en entrée. Ce type est souvent utilisé dans les alimentations régulées, les panneaux de contrôle et les équipements nécessitant des options de tension flexibles sans remplacer le transformateur.
Applications des transformateurs abaisseurs
Les transformateurs abaisseurs sont largement utilisés partout où une tension plus faible, plus sûre ou plus utilisable est nécessaire. Les applications courantes incluent :
• Adaptateurs secteur et chargeurs de batterie – réduisent la tension secteur à des niveaux adaptés à la recharge de téléphones, ordinateurs portables et autres appareils.
• Redresseur/alimentation linéaire – fournir une tension AC plus basse avant la rectification et la régulation électronique.
• SMPS (Alimentations à découpage) – de nombreux modèles SMPS utilisent un transformateur haute fréquence à l’intérieur du SMPS (après rectification et commutation) pour réduire efficacement la tension et fournir une isolation, plutôt que d’utiliser un grand transformateur secteur basse fréquence.
• Stabilisateurs de tension et onduleurs – aident à adapter la tension aux besoins de charge et à améliorer la fiabilité de la sortie.
• Machines à souder – baisse de tension tout en permettant un courant élevé nécessaire à la soudure.
• Systèmes de distribution d’électricité – utilisés dans les postes électriques et les réseaux locaux pour réduire la tension de transmission des foyers et des entreprises.
• Équipements industriels – supportent les circuits de contrôle, les systèmes d’automatisation et les machines nécessitant des tensions de fonctionnement plus basses.

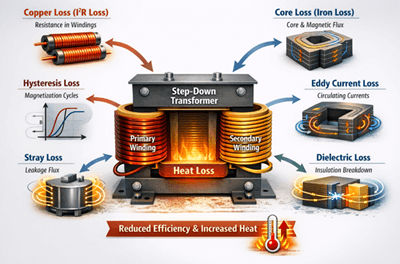

Pertes dans les transformateurs abaisseurs
Les transformateurs abaisseurs sont très efficaces, mais ils ne sont pas totalement sans perte. Une petite partie de la puissance d’entrée est toujours dissipée sous forme de chaleur et d’autres pertes mineures. Les principales pertes du transformateur comprennent :
• Perte de cuivre (perte I²R) – Causée par la résistance des enroulements primaire et secondaire. Cette perte augmente à mesure que le courant de charge augmente, ce qui la rend plus perceptible à des charges élevées.
• Perte de noyau (perte de fer) – Elle se produit dans le cœur du transformateur due au flux magnétique alternatif. La perte du cœur est présente même sans charge et dépend principalement de la tension et de la fréquence d’alimentation.
• Perte par hystérésis – Un composant de la perte du noyau causé par la magnétisation et la démagnétisation répétées du matériau du noyau à chaque cycle alternatif. L’utilisation d’acier silicieux de haute qualité ou d’autres matériaux à faible hystérésis aide à la réduire.
• Perte de courants de foucault – Une autre partie de la perte de cœur, produite lorsque des courants circulants se forment à l’intérieur du noyau de fer et génèrent de la chaleur. Elle est réduite en utilisant de fines feuilles de carottes laminées (ou noyaux en ferrite dans les conceptions haute fréquence).
• Perte de fuite – Causée par un flux de fuite qui induit des courants indésirables dans les parties métalliques voisines telles que le réservoir, les sais-joints et la fixation. Une bonne disposition, un bon blindage et une conception adéquate des noyaux/enroulements aident à minimiser cette disposition.
• Perte diélectrique – Apparaît dans les matériaux isolants soumis à une contrainte électrique, en particulier dans les transformateurs à haute tension. Elle devient plus significative lorsque l’isolation vieillit, absorbe l’humidité ou fonctionne à des températures élevées.
Ces pertes réduisent légèrement l’efficacité et contribuent à la montée de température, c’est pourquoi la conception des transformateurs met fortement l’accent sur les matériaux appropriés, le refroidissement et la charge nominale.
Avantages et inconvénients des transformateurs abaisseurs
Avantages des transformateurs abaisseurs
• Haute efficacité (souvent supérieure à 95 %) – La majeure partie de la puissance d’entrée est transférée à la charge, avec seulement de faibles pertes dans les enroulements et le noyau.
• Durée de vie fiable et longue – Avec une charge et un refroidissement appropriés, les transformateurs peuvent fonctionner pendant de nombreuses années avec des performances stables.
• Rentable – La conception est relativement simple, et les coûts d’exploitation sont faibles grâce à une grande efficacité et à un minimum de pièces mobiles.
• Fournit une basse tension avec un courant de sortie plus élevé – Idéal pour les applications nécessitant des tensions plus sûres mais un courant important, telles que les circuits de contrôle, les chargeurs et les équipements de soudure.
• Isolation électrique pour la sécurité – L’isolation entre primaire et secondaire peut réduire le risque de choc et aider à protéger les équipements, en particulier dans les systèmes sensibles ou mis à la terre.
• Compatible avec la plupart des systèmes électriques – Fonctionne avec des systèmes d’alimentation courant alternatif standard et peut être intégrée aux réseaux résidentiels, commerciaux et industriels.
• Adapté à de nombreuses applications – Utilisé dans la distribution d’électricité, les machines industrielles, les alimentations électroniques et de nombreux autres systèmes nécessitant une réduction de tension.
Inconvénients des transformateurs abaisseurs
• Nécessite une inspection et une maintenance périodiques – Les unités plus grandes peuvent nécessiter des vérifications pour l’état de l’isolation, la surchauffe, les connexions desserrées ou la qualité de l’huile (pour les types remplis d’huile).
• Les pertes de chaleur réduisent l’efficacité globale – Les pertes en cuivre et en noyau génèrent de la chaleur, nécessitant une ventilation ou un refroidissement adéquat, surtout sous forte charge.
• Grands et lourds dans les conceptions à haute puissance – Des puissances plus élevées signifient généralement des noyaux plus grands et des enroulements plus épais, augmentant la taille et le poids.
• Le transport et l’installation peuvent être difficiles – Les unités lourdes peuvent nécessiter un équipement de manutention spécial, un montage solide et un placement soigneux.
• Une mauvaise installation peut créer des risques pour la sécurité – Une mauvaise mise à la terre, un mauvais câblage, un fonctionnement surchargé ou des dispositifs de protection inadéquats peuvent entraîner une surchauffe, des chocs électriques ou des dommages matériels.

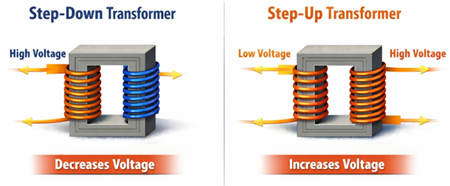

Comparaison entre transformateurs abaisseurs et transformateurs élévateurs
| Paramètre | Transformateur abaisseur | Transformateur Step-Up |
|---|---|---|
| Fonction | Réduit la tension d’un niveau supérieur à un niveau inférieur | Augmente la tension d’un niveau inférieur à un niveau supérieur |
| Ratio des virages | Tours principaux > Tours secondaires | Tours secondaires > Tours principaux |
| Tension de sortie | Plus bas que la tension d’entrée | Plus élevée que la tension d’entrée |
| Courant de sortie | Plus élevé que le courant d’entrée (pour le même niveau de puissance) | Inférieur au courant d’entrée (pour le même niveau de puissance) |
| Emplacement d’utilisation typique | Près de la charge / côté utilisateur final | Près de la source / du côté génération |
| Exemples courants de tension | 230V → 24V, 120V → 12V | 11 kV → 132 kV, 132 kV → 400 kV |
| Applications typiques | Appareils ménagers, bornes, circuits de contrôle, distribution locale | Centrales électriques, systèmes de transmission, transfert d’énergie longue distance |
| Tendance Conducteur/Enroulement | Le secondaire utilise souvent un fil plus épais (courant plus élevé) | Le secondaire utilise souvent un fil plus fin (courant plus faible à haute tension) |
| Exigences d’isolation | Accent plus élevé sur l’isolation du côté primaire | Accent plus élevé sur l’isolation du côté secondaire |
| Tendance à la taille du noyau (même puissance nominale) | Similaire globalement (la taille dépend principalement de l’évaluation et de la fréquence du VA, pas de la direction des étapes) | Similaire globalement (la taille dépend principalement de l’évaluation et de la fréquence du VA, pas de la direction des étapes) |
| Considérations de sécurité | Réduit la tension à des niveaux plus sûrs pour les équipements finaux | Augmente la tension pour une transmission efficace (un courant de ligne plus faible réduit les pertes) |
| Là où vous le voyez couramment | Transformateurs de distribution, fournitures d’établi, sonnettes/tableaux de contrôle | Transformateurs de générateur à montée progressive, postes de transmission |
Conclusion
Les transformateurs abaisseurs sont utiles pour rendre l’électricité utilisable et plus sûre dans les foyers, les laboratoires et les systèmes industriels. Avec un rapport de virage correct et une construction adéquate, ils offrent une sortie stable à basse tension, souvent avec une capacité de courant plus élevée et une isolation précieuse. En tenant compte des types de transformateurs, des pertes et des pratiques d’installation correctes, vous pouvez améliorer la fiabilité, protéger les équipements et prolonger la durée de vie.
Foire aux questions [FAQ]
Comment choisir la bonne capacité nominale en kVA pour un transformateur abaisseur ?
Pour dimensionner un transformateur abaisseur, calculez la charge totale en watts (W) et divisez par le facteur de puissance (s’il est connu) pour obtenir des volt-ampères (VA). Ajoutez une marge de sécurité de 20 à 30 % pour éviter la surchauffe et permettre une expansion future. Pour les charges motrices, considérez le courant de démarrage, qui peut nécessiter un kVA nominal supérieur à la charge de circulation.
Un transformateur abaisseur peut-il fonctionner avec des alimentations 50Hz et 60Hz ?
Pas toujours. Les transformateurs sont conçus pour une fréquence spécifique. Un transformateur de 60 Hz utilisé sur 50 Hz peut surchauffer car une fréquence plus basse augmente le flux du noyau. Cependant, un transformateur classé 50 Hz fonctionne généralement en toute sécurité à 60 Hz. Vérifiez toujours la fréquence nominale de la plaque avant l’installation.
Les transformateurs abaisseurs régulent-ils automatiquement la tension ?
Non. Un transformateur de réduction standard ne réduit la tension que selon son rapport de tours ; elle ne stabilise pas les fluctuations. Si la tension d’entrée varie, la tension de sortie varie proportionnellement. Pour une sortie stable, utilisez un régulateur de tension, un AVR ou une alimentation régulée à côté du transformateur.
Un transformateur abaisseur est-il la même chose qu’un convertisseur de tension ?
Pas exactement. Un transformateur ne modifie que la tension AC et assure l’isolation. De nombreux « convertisseurs de tension » pour le déplacement utilisent des circuits électroniques et peuvent ne pas offrir une véritable isolation ni des performances en continu. Pour un usage à long terme ou à haute intensité, un transformateur correctement calibré est plus sûr et plus fiable.
Puis-je utiliser un transformateur abaisseur pour alimenter des appareils électroniques sensibles à l’alimentation ?
Oui, mais avec la bonne réflexion. Assurez-vous que le transformateur fournit une sortie courante propre, une tension correcte et une capacité suffisante. Pour l’électronique sensible, combinez-la avec une protection contre les surtensions et une mise à la terre appropriée. Dans de nombreux appareils modernes, les circuits SMPS internes gèrent déjà de larges plages de tension, donc vérifiez d’abord les spécifications des appareils.
