Choisir le bon boîtier de CI affecte directement les performances, la fabricabilité et la fiabilité à long terme. Parmi les options de montage en surface, QFN (Quad Flat No-Lead) et QFP (Quad Flat Package) sont deux des formats les plus utilisés. Bien que les deux supportent l’assemblage moderne de PCB, ils diffèrent considérablement par leur empreinte, leur comportement thermique, leurs exigences d’inspection et leurs performances électriques. Comprendre ces différences vous aide à choisir le bon package en fonction des contraintes d’espace, du nombre de broches, de la vitesse du signal et de la capacité de production.

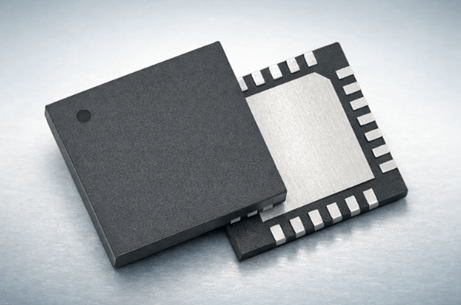

Aperçu du package QFN
Un boîtier QFN (Quad Flat No-Lead) est un boîtier intégré monté en surface sans plomb qui se connecte à un PCB à l’aide de tampons métalliques situés sous le boîtier plutôt que de câbles vers l’extérieur. Les pastilles soudent directement sur des plaques PCB correspondantes, et le corps est généralement carré ou rectangulaire avec des tampons périmétriques situés en dessous. De nombreux QFN incluent également une plaque thermique centrale exposée qui soude à une zone de cuivre du PCB pour la dissipation de la chaleur et la mise à la terre électrique.

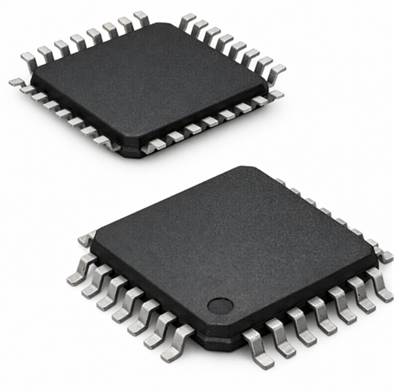

Qu’est-ce qu’un package QFP ?
Un QFP (Quad Flat Package) est un boîtier intégré monté en surface qui utilise des pattes en forme d’ailes de mouette s’étendant sur les quatre côtés du boîtier. Ces perles se courbent vers l’extérieur et vers le bas, formant des soudures visibles sur le circuit imprimé. Les ensembles QFP sont définis par leurs fils périmétriques exposés et sont couramment disponibles dans des pas fins en tête (souvent autour de 0,4 mm à 1,0 mm, selon la variante).
Types QFN et QFP
Types QFN courants

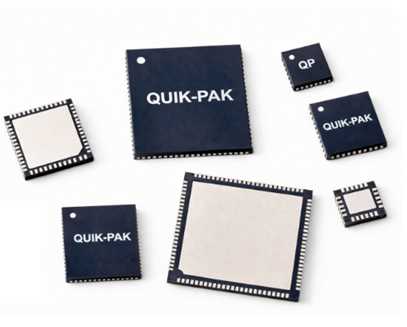

• QFN moulé en plastique : le type le plus largement utilisé et économique. Il utilise un cadre en cuivre encapsulé dans un composé moulé et est courant dans l’électronique grand public, industrielle et automobile.

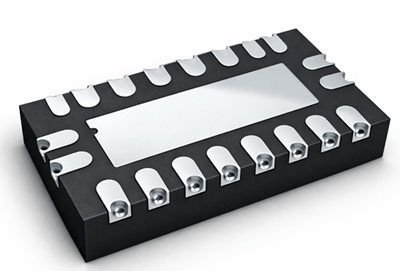

• QFN mouillable : présente des bords latéraux plaqués permettant la formation de filets de soudure visibles. Cela renforce la confiance en matière d’inspection, notamment dans la production automobile et axée sur la sécurité où la vérification visuelle est privilégiée.

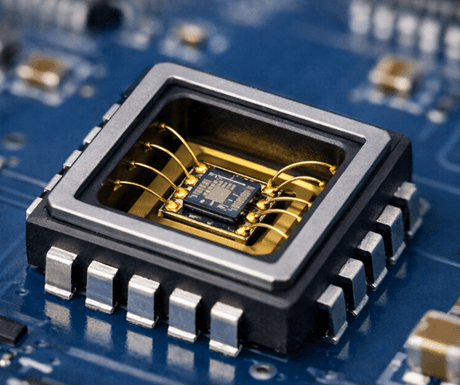

• QFN à cavité d’air : comprend une cavité interne et un couvercle scellé pour réduire les pertes diélectriques et améliorer les performances RF. Il est généralement utilisé dans les applications frontales haute fréquence ou RF où l’intégrité du signal est cruciale.

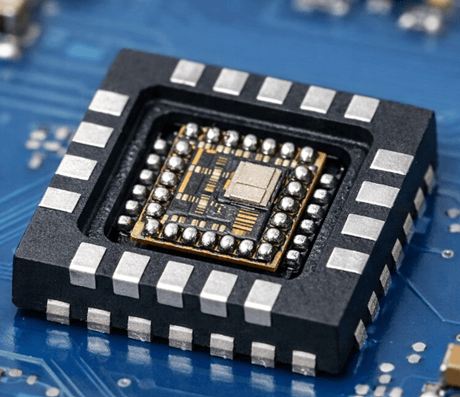

• QFN Flip-Chip : Utilise une fixation de puce flip-chip au lieu de la liaison filaire traditionnelle. Cela raccourcit les chemins électriques internes, réduit l’inductance parasite et améliore les performances à haute vitesse et RF.
Variantes courantes QFP

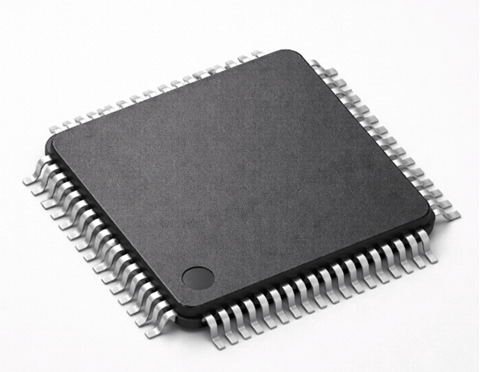

• LQFP / TQFP (Low-Profile / Thin QFP) : versions de carrosserie plus fine tout en maintenant un nombre élevé de goupilles. Courant dans les conceptions économes d’espace qui nécessitent encore une grande capacité d’E/S.

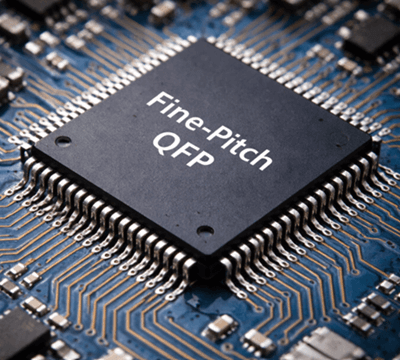

• QFP à pas fin : Espacement plus serré des avances, souvent autour de 0,4–0,5 mm, pour augmenter la densité des goupilles. À mesure que la hauteur diminue, le contrôle du processus de rouage et de soudure devient plus exigeant.

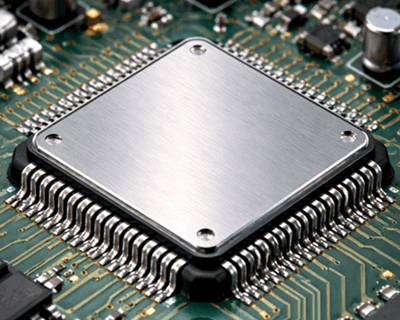

• Dissipateur de chaleur ou QFP dissipé : Intègre des chemins thermiques améliorés pour des applications à puissance modérée lorsque la conduction standard du plomb est insuffisante.

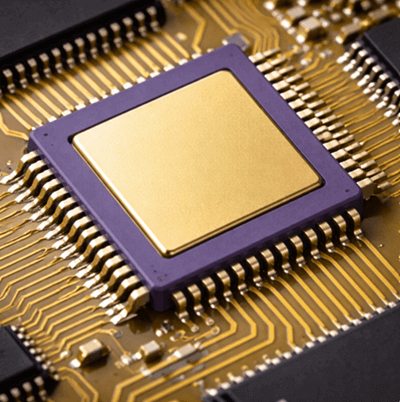

• QFP céramique : Utilise des matériaux céramiques pour améliorer la stabilité environnementale et assurer la fiabilité à long terme, souvent dans des environnements industriels ou difficiles.
Différences entre les paquets QFN et QFP
| Catégorie | QFN (Quad Flat No-Lead) | QFP (Package Quad Flat) |
|---|---|---|
| Style de plomb et comportement du signal | Les plaques sous le corps créent un chemin de retour de courant plus court et une inductance de plomb plus faible, ce qui aide à des taux de bord et à des RF plus élevés. | Les branches à ailes de mouette ajoutent la longueur et l’inductance de la branche, ce qui peut aggraver le bourdonnement et la diaphonie à mesure que la vitesse de commutation augmente. |
| Taille et empreinte du circuit imprimé | Un corps plus petit et pas de fils saillants réduisent la surface de la planche. | Plus grande empreinte car les fils s’étendent vers l’extérieur et nécessitent de l’espace pour rester à l’extérieur. |
| Performance thermique | La plaque exposée fournit un chemin thermique direct vers le cuivre du PCB ; Avec un pad thermique bien conçu + VIAS, le transfert de chaleur entre jonction et carte est nettement meilleur. | La chaleur circule principalement à travers les câbles et le corps du paquet ; Il faut souvent une surface supplémentaire en cuivre, des dissipateurs de chaleur ou un flux d’air pour une puissance similaire. |
| Scalabilité du nombre de broches | Ajustement fort pour les entrées/sorties basse-moyenne ; Des effectifs d’E/S très élevés augmentent rapidement la densité de routage. | Évolue bien avec des effectifs d’E/S plus élevés ; courant pour les grands MCU/ASIC où le pas avant supporte de nombreuses broches. |
| Inspection | Les articulations sont cachées ; Les rayons X sont couramment utilisés pour confirmer l’humidification et la vacuation thermique des pads. | Des filets et des filets sont visibles ; L’AOI et l’inspection manuelle sont simples. |
| Retravail & prototypage | Le retravail nécessite de l’air chaud/IR et un contrôle strict de la température ; Le risque d’endommager les coussinets est plus élevé. | Une refonte manuelle plus facile ; Les épingles individuelles peuvent être retouchées avec un fer à repasser. |
| Facteurs de coût d’assemblage | Surface de PCB plus petite, mais le contrôle du procédé et l’inspection (souvent aux rayons X) augmentent le coût de production. | Plus grande surface de circuit, mais l’inspection et la remise en état sont moins coûteuses et plus rapides. |
| Robustesse mécanique | Pas de prospects conformes ; Plus sensible à la flexion de la planche et au choc drop sauf si la disposition et la conception mécanique contrôlent la contrainte. | Les électrons assurent une souplesse mécanique capable d’absorber une certaine flexibilité du PCB et un décalage thermique. |
| Tendance EMI (pratique) | Une zone de boucle plus courte et des parasites plus faibles réduisent souvent le bruit rayonné/conduit dans les configurations de puissance de commutation rapide et RF. | Des structures de dérivation plus longues peuvent augmenter l’inductance de boucle et rendre les nœuds à haute di/dt plus difficiles à apprivoiser. |
| Impact du routage | Les coussinets périmétriques sous la carrosserie peuvent forcer un éventail plus serré ; peut augmenter par nombre dans les conceptions denses. | S’éloigner est plus indulgent ; Fuite de traces plus facile sur les couches extérieures pour de nombreux designs. |
Problèmes courants des paquets QFN et QFP
Problèmes QFN
• Sensibilité au procédé : Les QFN sont très sensibles au volume de la pâte à souder, à la conception du pochoir et à la précision des motifs terrestres. Un mauvais contrôle peut provoquer un pontage, un mouillage insuffisant ou des vides sous la plaque thermique.
• Soudures cachées : Toutes les soudures sont placées sous le boîtier. L’inspection visuelle est limitée, donc une inspection aux rayons X est souvent nécessaire pour garantir la confiance en la production.
• Difficulté de remise en question : Retirer et remplacer les QFN nécessite des outils à air chaud et un contrôle attentif de la température. Il n’y a pas de fils à retoucher individuellement.
• Sensibilité aux contraintes mécaniques : les QFN ne disposent pas de câbles flexibles pour absorber la flexion du PCB. La flexion de la carte peut mettre à rude épreuve les soudures si la conception mécanique n’est pas correctement gérée.
Problèmes QFP
• Coplanarité et alignement du plomb :
Les fils QFP à pas fin doivent être placés uniformément sur les pads du PCB. Les variations de coplanarité peuvent entraîner des soudures ouvertes ou faibles. Lors du placement, des pattes tordues ou inégales peuvent empêcher un mouillage correct et nécessitent une correction manuelle avant le reflux.
• Pontage de soudure à hauteur fine :
À mesure que le pas de plomb diminue (par exemple, 0,4–0,5 mm), le risque de pont de soudure augmente. Un volume excessif de pâte, un mauvais design du pochoir ou un jeu insuffisant du masque de soudure peuvent créer des courts-circuits entre les fils adjacents.
• Dégâts au plomb lors de la manipulation :
Les fils d’ailes de mouette sont mécaniquement exposés et peuvent se plier lors du transport, de la manipulation des plateaux ou du pick-and-place automatisé. Même de petites déformations peuvent provoquer un décalage de placement ou des défauts de soudure.
• Oxydation et état de surface :
Comme les électrodes sont exposées, un stockage prolongé ou un emballage inadéquat peut entraîner une oxydation, ce qui peut réduire la soudabilité. Les niveaux de sensibilité à l’humidité (MSL) doivent également être respectés pour éviter les fissures du paquet lors du reflux.
• Limitations thermiques dans les conceptions à haute puissance :
Les boîtiers QFP standards dissipent la chaleur principalement à travers les câbles et le corps du boîtier. Dans les applications à haute puissance, une planification thermique insuffisante peut entraîner des températures de jonction élevées à moins que la surface supplémentaire de cuivre ou la propagation de la chaleur ne soit prévue.
• Pression de densité de routage à fort nombre de broches :
Bien que la QFP évolue bien en nombre de broches, de très grands paquets à périmètre peuvent augmenter la congestion de la couche externe. Une planification précoce des PCB est nécessaire pour éviter la croissance du nombre de couches ou les contraintes d’échappement des traces.
Applications des paquets QFN et QFP
Applications QFN
• Électronique grand public : courante dans les circuits intégrés de puissance, les chargeurs rapides, les convertisseurs DC-DC et les modules RF compacts où l’espace est limité et où de bonnes performances thermiques sont nécessaires.
• Électronique automobile : Utilisée dans les capteurs, modules radar/RF et autres blocs haute fréquence bénéficient d’interconnexions courtes et de performances électriques stables.
Applications QFP
• Télécommunications et réseau : Souvent utilisé pour les DSP, les contrôleurs de communication et les ASIC hérités où un nombre élevé de broches et une inspection ou une remise en question sont importants.
• Contrôles industriels : Populaires pour les microcontrôleurs, circuits intégrés d’interface et logiques de contrôle dans les API et cartes d’automatisation car les câbles sont accessibles pour le prototypage, le débogage et la réparation.
Conclusion
Les packages QFN et QFP offrent chacun des avantages clairs selon les priorités de conception. QFN offre une taille compacte, de fortes performances thermiques et un meilleur comportement en haute fréquence, mais exige un contrôle de l’assemblage plus strict. QFP supporte un nombre plus élevé de broches, une inspection plus facile et une refonte plus simple, ce qui le rend pratique pour le prototypage et les conceptions complexes d’E/S. Le meilleur choix dépend de l’équilibre entre les exigences électriques, les contraintes mécaniques et la préparation à la fabrication afin d’assurer une production fiable et évolutive.
Foire aux questions [FAQ]
QFN ou QFP sont-ils meilleurs pour l’intégrité du signal à haute vitesse ?
Pour les conceptions à grande vitesse ou RF, le QFN est généralement meilleur car ses plaques se placent directement sous le boîtier, raccourcissant les chemins électriques et réduisant l’inductance parasite. Les câbles en forme d’ailes de mouette du QFP introduisent une inductance plus élevée, ce qui peut légèrement dégrader l’intégrité du signal à des fréquences plus élevées.
Le QFN nécessite-t-il une inspection aux rayons X lors de l’assemblage du PCB ?
Dans la plupart des environnements de production, oui. Les soudures QFN sont cachées sous le boîtier, rendant l’inspection visuelle impossible. L’inspection aux rayons X ou des méthodes alternatives comme les conceptions à flanc mouillable sont couramment utilisées pour vérifier la qualité de la soudure et l’évacuation sous la plaque thermique.
Les packages QFP peuvent-ils gérer efficacement des appareils à haute consommation ?
La QFP peut supporter des niveaux de puissance modérés, mais la dissipation thermique est généralement moins efficace que la QFN avec une plateforme thermique exposée. Les conceptions QFP haute puissance peuvent nécessiter des surfaces supplémentaires en cuivre, des dissipateurs de chaleur ou des solutions de refroidissement externes pour maintenir des températures de jonction sûres.
Quel package est plus facile à retravailler ou à réparer dans des prototypes ?
QFP est plus facile à retravailler car ses prospects sont visibles et accessibles. Les broches individuelles peuvent souvent être retouchées avec un fer à souder. La refonte QFN nécessite un équipement à air chaud et un contrôle thermique soigneux puisque tous les joints sont sous l’appareil.
Comment choisir entre QFN et QFP pour la production de masse ?
La décision dépend de l’espace de la carte, du nombre de broches, de la vitesse du signal et de la capacité de fabrication. Choisissez QFN pour des conceptions compactes, thermiquement exigeantes ou à haute fréquence avec des procédés d’assemblage contrôlés. Choisissez QFP pour un plus grand nombre d’E/S, une inspection plus facile et un entretien sur le terrain plus simple.
