Un capteur d’oxygène (capteur O2 ou capteur lambda) est un élément clé du contrôle moteur moderne. En mesurant l’oxygène résiduel dans les gaz d’échappement, il envoie un retour d’information à l’ECU afin que le mélange air-carburant reste équilibré pour une combustion propre et des performances stables. Dans cet article, vous apprendrez comment il fonctionne, où il se trouve, les signes courants de panne, et comment le tester et le remplacer correctement.
Aperçu du capteur d’oxygène
Un capteur d’oxygène (également appelé capteur d’O2 ou capteur lambda) est une sonde dans le système d’échappement d’un véhicule qui mesure la quantité d’oxygène restante dans les gaz d’échappement. Il convertit ce niveau d’oxygène en un signal électrique que l’ECU (unité de commande moteur) utilise comme retour d’information pour ajuster le mélange air-carburant. Cela permet au moteur de fonctionner efficacement tout en maintenant les émissions sous contrôle.

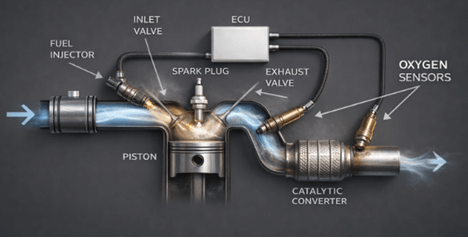

Principe de fonctionnement du capteur d’oxygène
Un moteur a besoin du bon rapport air/carburant pour fonctionner correctement. Le capteur d’oxygène aide l’ECU à maintenir le mélange dans une plage contrôlée en indiquant si l’échappement présente un état riche ou pauvre. Une fois le moteur chauffé, l’ECU passe généralement en boucle fermée, ce qui signifie qu’elle ajuste continuellement le ravitaillement en fonction du retour des capteurs.
• Riche (trop de carburant, pas assez d’oxygène) : Émissions plus élevées, moins bonne économie de carburant et réponse plus faible car le carburant peut ne pas brûler complètement.
• Pauvre (trop d’oxygène, pas assez de carburant) : peut augmenter la température des gaz d’échappement et peut solliciter le moteur et le catalyseur.
Le mélange change naturellement pendant la conduite, mais les problèmes commencent lorsque le moteur reste riche ou pauvre trop longtemps.

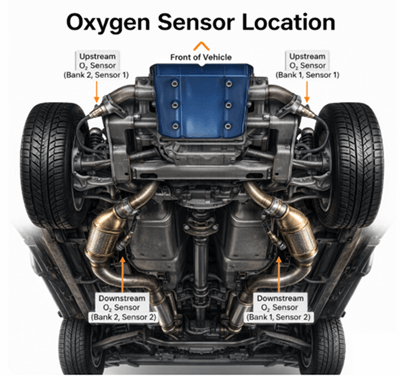

Emplacement du capteur d’oxygène
La plupart des véhicules utilisent plusieurs capteurs d’oxygène installés dans le système d’échappement. Leur localisation influence ce qu’ils font et la manière dont ils doivent être diagnostiqués.
• En amont (avant le catalyseur) : généralement entre le collecteur d’échappement et le catalyseur. Ce capteur joue un rôle principal dans le contrôle du mélange de carburant.
• En aval (après le catalyseur) : Généralement après le catalyseur. Ce capteur vérifie principalement l’efficacité des catalyseurs.
De nombreux véhicules identifient également les capteurs en utilisant la dénomination de banque/capteur, ce qui aide à identifier le bon remplacement :
• Capteur 1 = en amont (avant catalyseur)
• Capteur 2 = en aval (post-catalyseur)
• Banque 1 = le côté du moteur contenant le cylindre #1
• Rang 2 = le côté opposé (sur les moteurs de type V)
Types de capteurs d’oxygène
La plupart des véhicules utilisent l’un de ces principaux types de capteurs d’oxygène. Les méthodes de test et de remplacement peuvent varier, il est donc utile de vérifier d’abord le type de capteur.

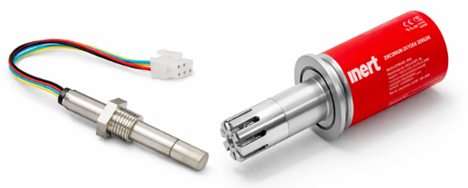

Capteurs en zircone O2 (les plus courants)
Celles-ci génèrent un signal de tension basé sur la teneur en oxygène dans les gaz d’échappement :
• Pauvre (plus d’oxygène) : Tension plus basse
• Riche (moins d’oxygène) : Tension plus élevée

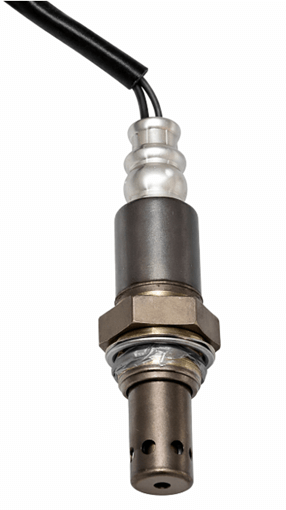

Capteurs Titania O2
Ces éléments modifient la résistance électrique en fonction de la teneur en oxygène. L’ECU détecte le changement de résistance et ajuste le carburant.

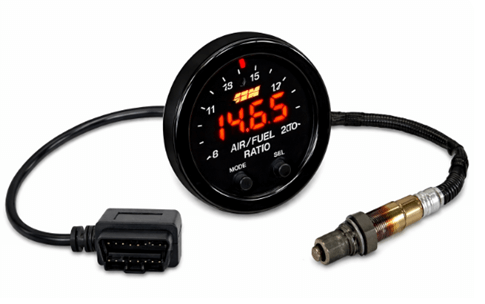

4,3 Capteurs de largeur bande / rapport air-carburant (A/F)
Certains véhicules utilisent des capteurs à large bande, notamment comme capteurs en amont sur les moteurs plus récents. Les capteurs à large bande mesurent les changements air-carburant plus précisément que les anciens capteurs à commutation, donc les méthodes de test sont différentes.
La plupart des capteurs modernes sont aussi des capteurs chauffés (HO2S), ce qui signifie qu’ils incluent un circuit de chauffage pour atteindre la température de fonctionnement plus rapidement.
Le type de capteur et l’emplacement doivent correspondre à la configuration d’origine. Les capteurs en amont et en aval peuvent se ressembler mais remplir des rôles différents. Les capteurs à large bande ne sont pas interchangeables avec les capteurs à commutation à bande étroite. Vérifiez toujours la bonne position de la banque/capteur et le style de connecteur avant d’en commander un de remplacement.

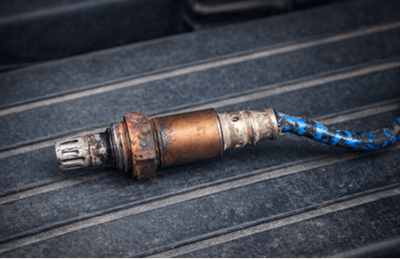

Signes d’un capteur d’oxygène défectueux
Les capteurs d’oxygène s’usent avec le temps et peuvent aussi tomber en panne prématurément à cause de l’accumulation de suie, de la contamination par l’huile, la contamination du liquide de refroidissement, le sel de route, la saleté, des dommages au câblage ou une mauvaise qualité du carburant. Lorsque le signal devient lent ou inexact, l’ECU peut avoir du mal à corriger correctement le carburant.
Les symptômes se recoupent souvent car un alimentation incorrecte peut affecter la combustion de plusieurs manières.
Signes d’un mélange riche
• Mauvaise consommation de carburant
• Fumée noire provenant de l’échappement
• Une odeur d’œuf pourri peut survenir lorsque le fonctionnement riche submerge le catalyseur
Signes d’un mélange maigre
• Ralenti irrégulier ou ratés d’allumage
• Arrêt de la vie
• Départ difficile
• Hésitation ou faible accélération
Signes pouvant survenir dans les deux conditions
• Témoin de vérification moteur
• Échec au test d’émissions (selon les règles locales d’inspection)
Dépannage d’un problème de capteur d’oxygène
Utilisez un processus étape par étape pour éviter de remplacer inutilement les pièces :
• Lire les codes d’erreur avec un outil de balayage et les noter
• Si le capteur a un chauffage, tester la résistance du chauffage et confirmer l’alimentation et la mise à la terre du chauffage
• Inspecter le connecteur pour détecter l’humidité, la saleté, les broches tordues et la corrosion
• Vérifier les fuites d’échappement, les problèmes d’injecteurs, les fuites de vide et les pièces d’allumage usées, car cela peut affecter les relevés d’O2
• Utiliser les données en temps réel de l’outil de balayage pour comparer le capteur suspecté à d’autres capteurs du véhicule
• Si disponible, confirmer les relevés d’échappement avec un analyseur multi-gaz
• Pour un diagnostic plus approfondi, utiliser un oscilloscope pour vérifier le comportement du signal au ralenti et autour de 2 500 tr/min
• Si elle est retirée, inspecter la pointe du capteur pour détecter une contamination ou des dommages physiques
Codes de défaillance courants des capteurs d’oxygène
Certains codes pointent directement vers le capteur, tandis que d’autres peuvent être causés par des problèmes de câblage, des fuites d’échappement ou des soucis moteur. Confirmez toujours la cause avant de remplacer les pièces.
• P0130 (dysfonctionnement du circuit du capteur O2) : Problème possible de câblage du capteur, connecteur défectueux ou capteur défectueux
• P0133 (Réponse lente) : vieillissement des capteurs, contamination, fuite d’échappement ou problèmes de riche/pauvre
• P0171 (Système trop pauvre) : Souvent fuite de vide, alimentation en carburant faible, problème de MAF ou fuite d’échappement (pas toujours le capteur)
• P0172 (Système trop riche) : fuite d’injecteurs, problèmes de pression de carburant, ratés d’allumage ou polarisation des capteurs
• P0420 (efficacité catalyseur inférieure au seuil) : Souvent vieillissement du catalyseur, mais peut aussi entraîner des fuites d’échappement ou des problèmes de capteurs d’oxygène arrière
Ces codes sont un point de départ. L’outil de scan, les données en temps réel et les vérifications basiques aident à confirmer ce qui se passe réellement.
Remplacement d’un capteur d’oxygène
• Commencez par le diagnostic pour ne pas remplacer le mauvais capteur ou manquer un problème de câblage.
• Connecter un outil de balayage et lire les codes d’erreur.
• Utiliser des données en temps réel pour comparer le capteur suspecté avec le comportement attendu.
• Vérifier la présence de fuites d’échappement, de dépression, de ratés d’allumage ou de dommages au câblage pouvant affecter les lectures.
• Identifier le capteur correct (Banque 1 vs Banque 2, amont vs aval).
• Laisser refroidir les gaz d’échappement avant le retrait pour éviter les brûlures.
• Débranchez le connecteur du capteur.
• Retirer le capteur à l’aide d’une clé à molette ou d’une prise capteur en O2 (généralement 22 mm / 7/8").
• Si elle est coincée, appliquez de l’huile pénétrante et laissez le temps de s’immerger.
• Installer le nouveau capteur et resserrer au couple recommandé.
• Si l’anti-grippant est inclus ou préappliqué, utiliser selon les indications et le garder hors de la pointe de détection.
• Éviter de toucher ou de contaminer la pointe du capteur lors de l’installation.
• Reconnecter le connecteur électrique.
• Effacer les codes associés avec l’outil de balayage.
• Démarrer le moteur, faire un essai sur route et vérifier à nouveau les codes.
Conseil : Utilisez une prise de capteur d’O2 adaptée pour éviter d’arrondir l’hexagone ou de tourner le faisceau.
Certains véhicules peuvent nécessiter un court cycle de conduite avant que les moniteurs de préparation ne se réinitialisent complètement.

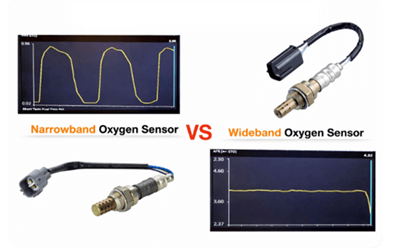

Capteur d’oxygène à bande étroite vs capteur de rapport air/carburant à large bande
| Item | Capteur d’oxygène à bande étroite (commutation) | Capteur de bande large (rapport air/carburant) |
|---|---|---|
| Autres noms | Capteur O2, capteur lambda | Capteur A/F, capteur O2 large bande |
| Fonction | Rapports riches ou pauvres près du point cible | Mesure le mélange plus précisément sur une plage plus large |
| Emplacement typique | Souvent en amont ou en aval selon le véhicule | Couramment utilisé en amont (avant la catétographie) sur de nombreux véhicules plus récents |
| Comportement du signal (idée de base) | Interrupteurs car l’ECU corrige le carburant | Ne se comporte pas comme une simple tension de commutation |
| Ce qu’un simple test de voltmètre cherche à faire | Changement de tension au ralenti chaud, souvent autour de 0,1–0,9 V | Pas un test fiable du « swing de 0,1 à 0,9 V » |
| Meilleure façon d’évaluer | Commutation de tension + contrôles de circuit | Outil de balayage données en temps réel + vérifications de circuit |
| Erreur courante dans les tests | Tester à froid ou sonder le mauvais fil | S’attendre à une tension de commutation comme la bande étroite |
| Indice de câblage (pas une règle) | Souvent moins de fils (généralement 1 à 4) | Souvent plus de fils (cela varie selon la conception) |
| Symptômes typiques lorsqu’il est défectueux/dérive | Mauvaise consommation, ralenti irrégulier, témoin moteur Hésitation, réglages de carburant instables, voyant de vérification moteur | |
| Pourquoi c’est important | Facile à tester avec un comportement de tension basique | Une mauvaise méthode de test peut conduire à de fausses conclusions de « mauvais capteur » |
Conclusion
Un capteur d’oxygène sain aide votre moteur à fonctionner efficacement en maintenant un contrôle du carburant précis et des émissions sous contrôle. Lorsqu’un capteur d’O2 devient lent, contaminé ou défectueux électriquement, cela peut entraîner une mauvaise consommation de carburant, un fonctionnement irrégulier et des codes de défaillance. Utiliser la bonne méthode de test, surtout pour les capteurs à bande étroite versus large bande, aide à prévenir les mauvais remplacements et garantit que vous résolvez la véritable cause du problème.
Foire aux questions [FAQ]
Combien de temps un capteur d’oxygène dure-t-il avant d’avoir besoin d’être remplacé ?
La plupart des capteurs d’oxygène durent environ 60 000 à 100 000 miles (100 000 à 160 000 km), mais la durée de vie dépend des conditions de conduite et de l’état de santé du moteur. La combustion d’huile, les fuites de liquide de refroidissement, le fonctionnement intense et les ratés d’allumage peuvent considérablement raccourcir la durée de vie des capteurs.
Un capteur d’oxygène défectueux peut-il endommager le catalyseur ?
Oui. Un capteur d’O2 défectueux peut faire tourner le moteur trop riche, envoyant du carburant supplémentaire dans les gaz d’échappement. Cela peut surchauffer le catalyseur et réduire son efficacité, entraînant des réparations coûteuses si l’on les ignore trop longtemps.
Puis-je conduire avec un capteur d’O2 défectueux, ou devrais-je le remplacer immédiatement ?
Vous pouvez souvent conduire à court terme, mais ce n’est pas recommandé. Un capteur défectueux peut augmenter la consommation de carburant, provoquer un fonctionnement irrégulier, augmenter les émissions et raccourcir la durée de vie du catalyseur. Si le témoin de vérification du moteur clignote, arrêtez de conduire et diagnostiquez en urgence.
Dois-je déconnecter la batterie lors du remplacement d’un capteur d’oxygène ?
D’habitude, non. Déconnecter la batterie est optionnel, mais cela peut réinitialiser les réglages de carburant et les moniteurs de préparation. La meilleure approche est d’installer le capteur, de effacer les codes avec un outil de scan, et de réaliser un cycle de conduite si nécessaire.
10,5 Pourquoi le témoin moteur reste-t-il allumé après avoir remplacé le capteur d’O2 ?
Les raisons courantes incluent une mauvaise position du capteur (banque/décode), des problèmes de câblage ou de connecteurs, des fuites d’échappement, ou un autre souci moteur comme des ratés d’allumage ou des fuites de vide. Certains véhicules ont aussi besoin d’un cycle de conduite pour réinitialiser les moniteurs.
