Les différenciateurs d’amplificateur opérationnel sont des circuits importants de traitement du signal qui répondent à la rapidité avec laquelle un signal d’entrée change plutôt qu’à son niveau. Cela les rend très utiles pour détecter les arêtes, les transitions et d’autres variations rapides de signaux.
Présentation du différenciateur d’amplificateur opérationnel
Un différentieur d’amplificateur opérationnel est un circuit qui produit une tension de sortie basée sur la rapidité avec laquelle le signal d’entrée évolue au fil du temps. Au lieu de suivre le niveau du signal, il réagit aux variations du signal. En conséquence, des entrées constantes produisent peu ou pas de résultats, tandis que des changements rapides produisent des réponses plus importantes. Cela rend les différenciateurs utiles pour détecter les transitions et les composants de signal changeant rapidement.

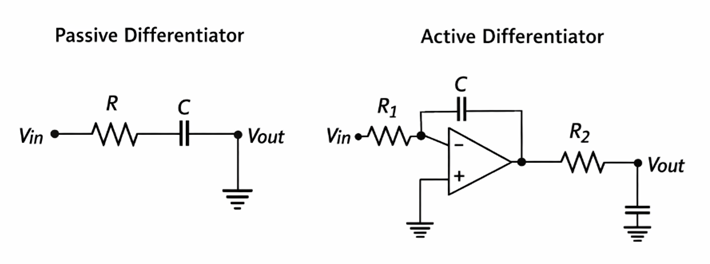

Types de différenciateurs
• Un différentieur passif utilise uniquement des composants résistance-condensateur (RC). Il fournit une différentiation basique mais a une sortie plus faible et est affecté par la charge connectée.
• Un différenciateur actif utilise un ampli opérationnel avec des résistances et des condensateurs. Cela permet des niveaux de sortie plus élevés, une impédance de sortie plus faible et un meilleur contrôle du comportement du circuit.
Ces différences expliquent la performance réelle du circuit, ce qui est expliqué ensuite.

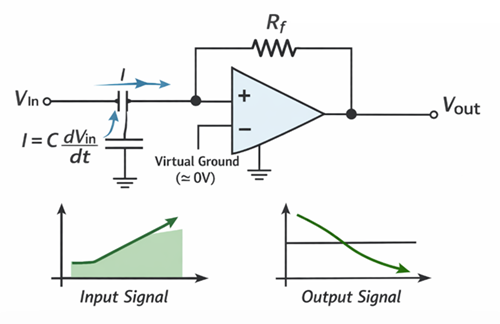

Principe de fonctionnement et équation de sortie
Un différenciateur d’ampli-op fonctionne par l’interaction entre le condensateur et l’ampli opérationnel. Le condensateur bloque les signaux permanents (DC) mais laisse passer des signaux changeants, de sorte que le circuit ne répond que lorsque la tension d’entrée varie.
Lorsque l’entrée change, le courant circule à travers le condensateur. L’ampli opérationnel ajuste sa sortie pour maintenir l’entrée inverseuse à la masse virtuelle, ce qui signifie qu’il reste très proche de 0 V sans être directement connecté à la terre. Cela permet au courant du condensateur de circuler à travers le chemin de rétroaction de manière contrôlée.
Un différenciateur de base utilise un condensateur d’entrée, une résistance de rétroaction et une borne non inverseuse mise à la masse. Le courant à travers le condensateur est :
I = C dV/dt
où I est le courant, C est la capacité, et dV/dt représente la rapidité avec laquelle la tension d’entrée change. Des changements plus rapides produisent plus de courant.
En utilisant l’analyse de circuit, la tension de sortie est :
Vout = -Rf C (dVin/dt)
Cela montre que la sortie dépend du taux de variation de l’entrée, tandis que Rf et C fixent la mise à l’échelle. Le signe négatif indique une inversion, donc une entrée ascendante produit une sortie négative et une entrée descendante produit une sortie positive.

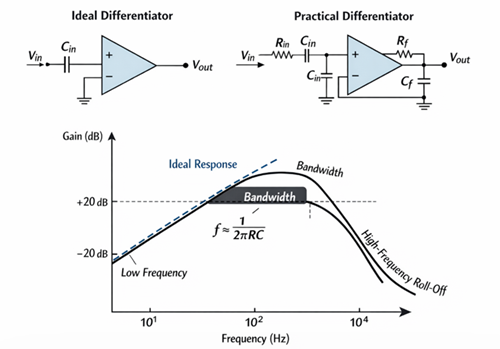

Réponse en fréquence et conception
La réponse en fréquence d’un différentieur est fortement influencée par la conception du circuit. Dans un différentieur idéal, le gain augmente à mesure que la fréquence augmente, généralement à un taux d’environ +20 dB par décennie. Cela signifie que les signaux basse fréquence produisent une faible sortie, tandis que les signaux plus hauts produisent une réponse plus importante. Bien que ce comportement favorise la différenciation, il rend aussi le circuit sensible au bruit de haute fréquence.
Dans les circuits, la réponse est limitée par des facteurs pratiques tels que la bande passante de l’amplificateur opérationnel, les composants non idéaux et les préoccupations de stabilité. À très hautes fréquences, la sortie ne suit plus le motif idéal car l’amplificateur et les parties passives ne peuvent pas répondre parfaitement. Cela peut réduire la précision et rendre le circuit plus sujet au bruit et aux oscillations indésirables.
Pour améliorer les performances, les différenciateurs pratiques utilisent une conception à bande limitée. Une résistance est placée en série avec le condensateur d’entrée, et un condensateur est ajouté en parallèle avec la résistance de rétroaction. Ces composants restreignent un gain excessif à très hautes fréquences, améliorent la stabilité et créent une plage de fonctionnement plus contrôlée. Une estimation courante de la plage de fréquences effective est :
f ≈ 1 / (2πRC)
Cela donne une plage de fréquences approximative sur laquelle le circuit fonctionne efficacement.

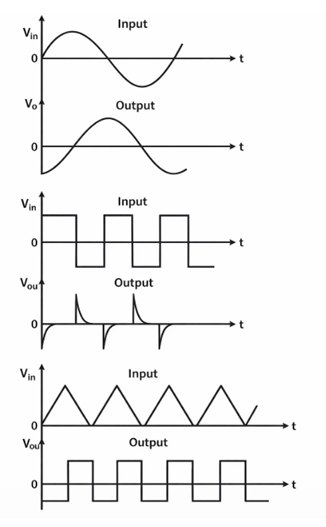

Formes d’onde d’entrée et de sortie
L’effet de la différenciation se manifeste dans la façon dont le circuit réagit au taux de variation du signal d’entrée plutôt qu’à son niveau absolu.
• Onde sinusoïdale → forme d’onde inversée de type cosinus
• L’onde carrée → des pics positifs et négatifs à chaque transition
• Onde triangulaire → forme d’onde carrée

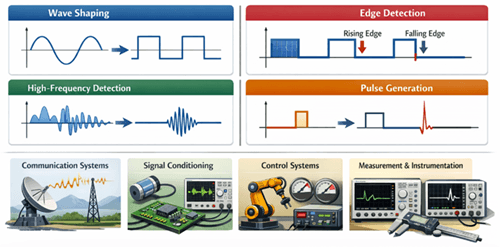

Applications des différenciateurs d’amplificateurs opérationnels
• Modelage d’ondes – utilisé pour accentuer les transitions rapides du signal et remodeler les bords de la forme d’onde, couramment dans le conditionnement du signal et les circuits de communication.
• Détection des contours – utilisée pour détecter les bords montants et descendants dans des signaux numériques ou mixtes, souvent dans les systèmes de contrôle et les équipements de mesure.
• Détection haute fréquence – utilisée pour isoler les composants du signal changeant rapidement, ce qui est utile dans les systèmes de communication, les interfaces de capteurs et l’analyse des transitoires.
• Génération d’impulsions – utilisée pour produire des pics étroits à partir d’entrées à pas ou à ondes carrées, souvent dans les circuits de contrôle, les étages de synchronisation et les systèmes d’instrumentation.
Problèmes courants et tests
Problèmes courants
| Issue | Description |
|---|---|
| Gain excessif en haute fréquence | Cela conduit à une amplification du bruit et une possible instabilité |
| Mauvaise sélection RC | Causes de différenciation incorrecte et de réponses inexactes |
| Limitations des amplificateurs opérationnels | Cela entraîne une distorsion due aux limites de bande passante et de vitesse de variation |
Méthodes d’essai
| Méthode | Description |
|---|---|
| Comparaison d’oscilloscopes | Comparer les signaux d’entrée et de sortie |
| Inspection de la forme d’onde | Vérifier la forme et le timing de la forme d’onde |
| Vérification des pics et des phases | Confirmer le comportement attendu de pics et de phase |
| Réglage des composants | Modifier les valeurs RC pour améliorer les performances |

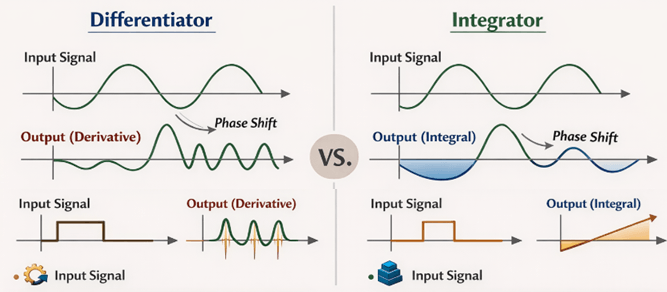

Différenciateur vs Intégrateur
| Aspect | Différenciateur | Intégrateur |
|---|---|---|
| Fonction de base | La production dépend du taux de variation | La sortie dépend de l’entrée accumulée |
| Réponse principale | Réagit aux changements rapides | Réagit aux variations lentes |
| Effet sur les signaux | Surligne, bords et transitions | Signaux lissés ou moyens |
| Comportement de sortie | Entrée stable → peu ou pas de sortie | Entrée stable → sortie changeante en continu |
| Sensibilité | Met l’accent sur les composantes à haute fréquence | Met l’accent sur les composantes basse fréquence |
| Disposition des circuits | Condensateur en entrée, résistance en rétroaction | Résistance en entrée, condensateur en rétroaction |
| Rôle commun | Détection et modelage des contours | Lissage et accumulation du signal |
Conclusion
Le différenciateur d’amplificateur opérationnel est un circuit utile pour accentuer les changements rapides de signal et façonner le comportement de la forme d’onde. Bien que sa forme idéale soit très sensible au bruit, les conceptions pratiques améliorent la stabilité et les performances. En comprenant ses principes, ses limites et ses applications, il peut être utilisé efficacement dans un large éventail de systèmes électroniques.
Foire aux questions [FAQ]
Quelle est la différence entre un différenciateur d’amplificateur opérationnel idéal et un différenciateur opérationnel pratique ?
Un différenciateur idéal a un gain illimité à hautes fréquences, ce qui le rend très sensible au bruit et instable dans les circuits réels. Un différenciateur pratique ajoute des composants supplémentaires pour limiter le gain des hautes fréquences, améliorant la stabilité, réduisant le bruit et rendant le circuit utilisable dans des applications réelles.
Pourquoi un différenciateur d’ampli op amplifie-t-il le bruit ?
Le bruit contient généralement des composants à haute fréquence, et un différenciateur augmente le gain à mesure que la fréquence augmente. De ce fait, même les petits signaux de bruit peuvent devenir considérablement amplifiés, ce qui entraîne une sortie instable ou déformée si ce n’est pas correctement contrôlé.
Comment choisir le bon ampli opérationnel pour un circuit différenciateur ?
Sélectionnez un ampli opérationnel avec une bande passante suffisante et un taux de variation élevé pour gérer des signaux changeants rapidement. Il doit également comporter un faible bruit d’entrée et de bonnes caractéristiques de stabilité pour éviter toute distorsion et assurer une différenciation précise.
Que se passe-t-il si les valeurs RC ne sont pas correctement choisies dans un différentieur ?
Des valeurs RC incorrectes peuvent modifier la plage de fréquences de fonctionnement, provoquant une sortie faible, un bruit excessif ou une distorsion du signal. Une sélection correcte garantit que le circuit répond avec précision dans la plage de fréquences souhaitée et maintient une performance stable.
10,5 Peut-on utiliser un différenciateur d’ampli opérationnel avec des signaux numériques ?
Oui, les différenciateurs sont couramment utilisés avec les signaux numériques pour détecter les contours. Ils produisent des pics nets lors des transitions montantes et descendantes, ce qui les rend utiles pour les circuits de synchronisation, la détection d’impulsions et les applications de déclenchement de signaux.
